De ce Tuburi de poliimidă armată Este alegerea preferată pentru cateterele medicale
Tubul de poliimidă ranforsat medical este utilizat în catetere deoarece combină un perete extrem de subțire cu rezistență ridicată la tracțiune, transmisie precisă a cuplului și rezistență puternică la îndoire. , care le permite inginerilor de dispozitive să construiască tuburi de cateter care navighează pe căi vasculare înguste și tortuoase, fără a sacrifica capacitatea de împingere sau integritatea structurală. Rășina poliimidă în sine oferă deja o stabilitate dimensională și rezistență chimică remarcabile, iar atunci când se adaugă un strat de armare metalic împletit sau spiralat, țeava câștigă rezistența mecanică necesară pentru mișcările de împingere, strângere și îndoire pe care le solicită procedurile de intervenție. Această combinație este motivul pentru care poliimida armată a devenit o metodă standard de construcție a cateterelor de ghidare, microcateterelor, tecilor de livrare și dispozitivelor de acces utilizate în proceduri cardiovasculare, neurovasculare și vasculare periferice.
Secțiunile de mai jos parcurg știința materialelor, structurile de armare, diferențele de performanță în comparație cu tuburile nearmate, zonele de aplicare comune și considerentele de fabricație care modelează un ax de cateter din poliimidă armată finit.

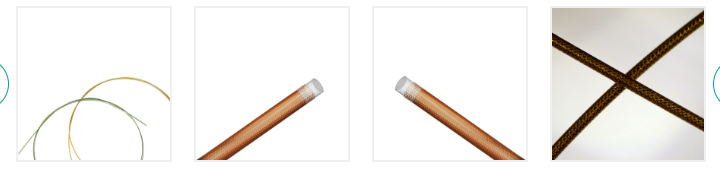

Ce este tubul de poliimidă ranforsat medical
Tubul de poliimidă armat pentru catetere este o structură tubulară compozită construită dintr-un strat de bază de poliimidă, un strat de armare metalic, cum ar fi o sârmă de oțel inoxidabil sau nichel-titan și adesea o manta de polimer secundar. Stratul de poliimidă, aplicat de obicei mai întâi printr-un proces de turnare cu solvent sau extrudare, formează un perete interior foarte subțire și stabil dimensional. Un proces de împletire sau bobinare înfășoară apoi sârmă fină în jurul acelui strat de bază, după care un strat de polimer exterior blochează armătura și creează o suprafață exterioară netedă și continuă.
Această abordare stratificată este motivul pentru care construcția este frecvent descrisă ca tubulatura cateterului din poliimida impletita sau tuburi din poliimidă armată cu bobine, în funcție de modelul utilizat pentru stratul de sârmă. Construcțiile împletite favorizează de obicei transmisia cuplului și rezistența la presiunea de explozie, în timp ce construcțiile spiralate favorizează flexibilitatea și rezistența la îndoire de-a lungul anatomiei curbate.
Straturi de construcție de bază
- Căptușeală interioară din poliimidă: asigură o suprafață lumen netedă, cu frecare scăzută și un perete de bază subțire, stabil dimensional
- Strat de armare: sârmă fină împletită sau încolăcită care adaugă control al cuplului, rezistență la spargere și rezistență la îndoire
- Manta exterioară din polimer: blochează armătura în poziție și creează un profil exterior neted pentru urmărirea prin sistemul vascular
Proprietăți cheie ale materialului care fac poliimida potrivită pentru catetere
Poliimida este aleasă ca strat de bază pentru tubul de cateter armat datorită echilibrului său între rezistența pereților subțiri, stabilitatea termică și rezistența chimică. În comparație cu mulți alți polimeri de inginerie utilizați în tuburile medicale extrudate, poliimida permite unui perete mai subțire să suporte o sarcină mecanică similară, care susține direct diametrele exterioare mai mici ale cateterului fără a renunța la dimensiunea lumenului.
Deoarece poliimida neîntărită este relativ rigidă și poate fi predispusă la îndoire sub raze de îndoire ascuțite, inginerii cateterului adaugă armătură împletită sau încolăcită pentru a compensa gradul de flexibilitate moderată, păstrând în același timp avantajele rezistenței și pereților subțiri ale polimerului de bază. Acesta este unul dintre motivele principale tuburi de poliimidă ranforsată medical este specificat în loc să se utilizeze numai poliimidă în majoritatea modelelor de arbore de cateter.
Cum împletirea și bobinarea îmbunătățesc performanța arborelui cateterului
Întărirea este adăugată la tubulatura de poliimidă pentru a rezolva trei probleme practice cu care se confruntă inginerii la proiectarea arborelui cateterului: menținerea permeabilității lumenului în timpul îndoirii, transmiterea cuplului de rotație de la capătul proximal la vârful distal și rezistența la presiunea internă generată în timpul injectării de contrast sau umflarea balonului. Un strat împletit, realizat în mod obișnuit din sârmă fină de oțel inoxidabil sau nichel titan țesut într-un model încrucișat, distribuie tensiunea uniform în jurul circumferinței tubului și este deosebit de eficient pentru transmiterea cuplului unu-la-unu în cateterele de ghidare și sistemele de livrare.
Un strat încolăcit, în schimb, înfășoară un singur fir sau dublu într-un model elicoidal de-a lungul lungimii tubului. Întărirea spiralei este în general favorizată în secțiunile unui cateter care trebuie să se flexeze prin curbe anatomice strânse, cum ar fi segmentele distale ale microcateterului, deoarece pasul deschis al unei spirale rezistă la îndoire, permițând totuși arborelui să se îndoaie fără probleme.
Compararea modelelor de armare
Multe axe de cateter finisate nu se bazează pe un singur tip de armare pe toată lungimea. În schimb, un segment proximal poate folosi o împletitură mai strânsă pentru împingere și cuplu, în timp ce un segment distal trece la o bobină deschisă pentru flexibilitate, o tehnică denumită rigiditate variabilă sau proiectare a zonei de tranziție. Această abordare hibridă este comună în tubulatura de poliimida armata pentru microcatetere unde vârful distal trebuie să navigheze pe vasele mici, sinuoase, în timp ce axul proximal trebuie încă să transmită forța de împingere.
Comparație de performanță: tuburi de poliimidă armate vs neîntărite
Valoarea practică a adăugării unui strat de întărire devine mai clară atunci când se compară tuburile de poliimidă armate și neîntărite între factorii de performanță care contează cel mai mult în aplicațiile cu cateter. Tubul de poliimidă neîntărit funcționează bine în aplicații drepte, cu cuplu scăzut, cum ar fi anumite învelișuri de introducere sau de protecție, dar este limitat în scenariile care necesită flexii repetate, transmisie cuplului sau rezistență mai mare la presiunea de spargere.
Rezumatul comparației
| Factorul de performanță | Neîntărit Polyimide | Întărit Polyimide |
|---|---|---|
| Cuplu Transmission | Limitat | Puternic, aproape unu-la-unu |
| Rezistență la îndoire | Moderat | Îmbunătățit de-a lungul curbelor |
| Presiune de spargere Tolerance | Mai jos | Înalter |
| Aplicație tipică | Teci simple, căptușeli | Axe de cateter, sisteme de livrare |
Unde se utilizează tuburi de poliimidă armată medicală
Tubul de poliimidă ranforsat apare într-o gamă largă de categorii de dispozitive minim invazive, deoarece aceleași beneficii de bază, perete subțire, rezistență ridicată și flexibilitate previzibilă, se aplică multor nevoi clinice diferite. Următorul tabel listează categoriile comune de dispozitive în care se găsește de obicei această construcție de tuburi.
| Categoria dispozitivului | De ce Reinforced Polyimide Is Used |
|---|---|
| Catetere de ghidare | Cuplu control and thin wall for larger inner lumen |
| Microcatetere | Flexibilitate with kink resistance in small vessels |
| Teci de livrare | Puterea la explozie în timpul implementării dispozitivului |
| Catetere de acces | Impingabilitate constantă pe căi întortocheate |
| Axe de cateter orientabile | Comportament previzibil la îndoire pentru controlul vârfului |
Deoarece cerințele clinice variază în funcție de procedură, multe echipe de dispozitive lucrează cu a furnizor de tuburi PI armate medicale care poate ajusta densitatea împletiturii, pasul bobinei, grosimea peretelui și materialul mantalei pentru a se potrivi cu un design specific de cateter, în loc să utilizeze o singură specificație fixă pentru fiecare linie de produse.
Considerații de proiectare pentru tuburile de poliimidă armate personalizate
Selectarea configurației corecte a tubului de poliimidă armată depinde de mai multe variabile de proiectare care interacționează. De obicei, inginerii evaluează următorii factori împreună, mai degrabă decât izolat, deoarece modificarea unei variabile, cum ar fi densitatea împletiturii, îi va afecta pe alții, cum ar fi grosimea peretelui sau flexibilitatea.
- Model de sârmă: împletit pentru segmente cu cuplu grele, încolăcit pentru segmente distale flexibile
- Material fir: oțel inoxidabil pentru rigiditate, nichel titan pentru recuperare elastică
- Număr de alegeri sau pitch: modelele mai dense măresc răspunsul la cuplu și rezistența la spargere
- Grosimea peretelui: pereții mai subțiri maximizează dimensiunea lumenului, dar necesită un echilibru atent de armare
- Material jacheta exterioară: afectează lubrifierea, rezistența aderării și rigiditatea generală a arborelui
- Zone de tranziție: modificările treptate ale rigidității reduc riscul de îndoire la punctele de joncțiune
Deoarece axele cateterului au adesea nevoie de un comportament mecanic diferit pe lungimea lor, a tuburi de poliimidă armate la comandă construirea este o practică obișnuită, mai degrabă decât o specificație uniformă unică. Acest lucru se realizează de obicei prin variarea parametrilor împletiturii sau bobinei secțiune cu secțiune în timpul producției, apoi lipirea segmentelor într-un arbore continuu.
Prezentare generală a procesului de producție
Producerea tubului de poliimidă armată urmează, în general, o secvență care începe cu o căptușeală de poliimidă de bază și se termină cu un tub compozit finisat, acoperit, gata pentru asamblarea cateterului. În timp ce parametrii specifici de proces variază între producători, fluxul general de lucru include următoarele etape.
Descrieri de etapă
- Formarea căptușelii: tubul de bază din poliimidă este format și întărit la diametre interne și exterioare precise
- Impletire sau bobinare: sârmă fină este aplicată peste căptușeală în modelul și pasul specificate
- Îmbrăcăminte: se aplică un strat exterior de polimer pentru a încapsula armătura și a netezi suprafața exterioară
- Muncă de legături și tranziție: mai multe segmente sunt unite pentru a crea o rigiditate variabilă de-a lungul arborelui
- Inspecție: verificările dimensionale, vizuale și mecanice confirmă că tubulatura respectă specificațiile de proiectare
Despre LINSTANT: un partener de producție pentru tuburi de poliimidă armată
NINGBO LINSTANT POLYMER MATERIALS CO., LTD. a fost înființată în 2014 și de atunci s-a concentrat pe tehnologia de prelucrare prin extrudare, acoperire și post-procesare pentru tuburile polimerice medicale. Compania se poziționează ca o punte între furnizorii de materiale și producătorii de dispozitive, urmărind să ofere inovații consistente și eficiente clienților care lucrează la programe de cateter și dispozitive minim invazive. Ca a Furnizor de tuburi din poliimidă armată , LINSTANT acceptă tuburi extrudate cu un singur și mai multe straturi, tuburi cu un singur și multi-lumen, tuburi cu baloane cu un singur, dublu și tri-strat, bobine și teci armate împletite și tuburi de materiale de inginerie specializate, inclusiv PEEK și poliimidă.
LINSTANT operează un atelier de purificare care se întinde pe aproape 20.000 de metri pătrați, care urmează practicile aliniate la GMP, susținut de 15 linii de extrudare importate cu diferite dimensiuni de șurub și capacitate de coextrudare cu un singur, dublu și tri-strat, opt linii de extrudare PEEK, două linii de turnare prin injecție, aproape 100 de echipamente și seturi de arcuri de îmbrăcăminte și de îmbrăcăminte. echipamente de sudura si formare.
Instantaneu companie
| Metric | Figura |
|---|---|
| Ieșire tuburi de extrudare | 20.000.000 per year |
| Impletit Tube and Sheath Output | 2.000.000 per year |
| Zona de cameră curată | 30.000 de metri pătrați, clasa ISO-7 și ISO-8 |
| Echipamente de testare și experimentale | 1.500 sets |
| Parteneri de dispozitiv | 600 |
LINSTANT își descrie misiunea ca deschiderea drumului cu materiale și inovarea pentru un impact imediat, cu o viziune de abilitare a dispozitivelor medicale minim invazive globale prin expertiza chineză. Valorile de bază ale companiei se concentrează pe inovarea independentă, lupta pentru excelență, prioritizarea responsabilității și succesul colaborativ, poziționând-o ca partener de lucru pentru echipele care evaluează un tuburi de poliimidă ranforsată medical supplier pentru dezvoltarea arborelui cateterului.
Întrebări frecvente
Î1. Ce este tubul de poliimidă ranforsat medical?
Este un tub de cateter compozit construit dintr-o căptușeală subțire de poliimidă combinată cu un strat de armare metalic împletit sau încolăcit și o manta exterioară de polimer, folosită pentru a oferi arborilor cateterului rezistență, control al cuplului și flexibilitate.
Q2. Pentru ce se folosește tubul de poliimidă armată?
Este folosit în principal pentru a construi tuburi de cateter, teci de livrare și dispozitive de acces în care sunt necesare în același timp pereți subțiri, transmisie de cuplu și rezistență la îndoire.
Q3. De ce este folosită poliimida în tuburile medicale?
Poliimida oferă un echilibru puternic de rezistență la tracțiune, stabilitate termică și rezistență chimică într-un perete foarte subțire, ceea ce permite inginerilor să mențină diametrele exterioare mici ale cateterului, păstrând în același timp dimensiunea lumenului.
Î4. Care sunt beneficiile tuburilor de poliimidă armată?
Beneficiile cheie includ transmisie îmbunătățită a cuplului, toleranță mai mare la presiunea de spargere, rezistență mai bună la îndoire de-a lungul curbelor și capacitatea de a menține un profil de perete subțire în comparație cu tubulatura neîntărită.
Î5. Ce dispozitive medicale folosesc tuburi de poliimidă armată?
Catetere de ghidare, microcatetere, teci de livrare, catetere de acces și arborele de cateter orientabile sunt categorii comune de dispozitive care se bazează pe această construcție a tubulaturii.
Î6. De ce este folosit tubul de poliimidă armată în catetere?
Cateterele necesită un ax care poate fi împins, strâns și îndoit prin căi vasculare înguste, iar stratul de armare conferă bazei subțiri de poliimidă rezistența mecanică necesară pentru aceste mișcări.
Î7. Ce este tubul de cateter din poliimidă întărită?
Se referă în mod specific la tubulatura de poliimidă proiectată cu un strat de întărire împletit sau spiralat pentru a fi utilizată ca sau în interiorul unei structuri a arborelui cateterului.
Î8. Cum îmbunătățește tubulatura întărită performanța cateterului?
Întărirea distribuie stresul mecanic de-a lungul tubului, îmbunătățind răspunsul la cuplu, rezistând la îndoire în timpul navigației și crescând rezistența la presiunea internă în timpul procedurilor precum injecția de contrast.
Q9. Ce este un ax de cateter ranforsat?
Un ax de cateter întărit este corpul principal al unui cateter construit folosind tuburi întărite, combinând adesea diferite modele de împletitură sau spirală de-a lungul lungimii sale pentru a echilibra capacitatea de împingere cu flexibilitatea distală.
Q10. Care este cel mai bun material pentru axele cateterului?
Nu există un singur material cel mai bun pentru fiecare ax de cateter, deoarece alegerea depinde de procedură, dar poliimida armată este selectată pe scară largă atunci când rezistența peretelui subțire, controlul cuplului și flexibilitatea trebuie să fie echilibrate împreună.
