Răspuns rapid: ce Tuburi medicale din poliimidă Este folosit pentru
Tubul medical de poliimidă este un perete subțire, tub din plastic de înaltă performanță extrudat sau turnat din rășină poliimidă, utilizat în principal ca căptușeală, înveliș sau strat structural în interiorul cateterelor, microcateterelor, firelor de ghidare și a altor dispozitive de livrare minim invazive. Este ales deoarece poliimida poate fi formată în pereți foarte subțiri și precisi, în unele modele sub 0,001 inci , deși păstrează o rezistență semnificativă la tracțiune, stabilitate la temperatură ridicată și rezistență la solvenți, o combinație pe care, în general, tuburile din nailon simplu sau PTFE nu se potrivesc la aceeași grosime a peretelui. Utilizările obișnuite includ căptușeli de cateter, axe de microcateter, acoperiri ale firului de ghidare, căptușeli de teaca introductoare, dispozitive de acces neurovasculare și cardiovasculare, componente de administrare a medicamentelor și canale de instrumente endoscopice.
Secțiunile de mai jos acoperă proprietățile materialului, structura internă, dimensionarea, modul în care poliimida se compară cu PTFE și PEEK, considerente de fabricație și un set de întrebări frecvente colectate din ingineria dispozitivelor reale și conversațiile despre aprovizionare în jurul tuburilor medicale din poliimidă.

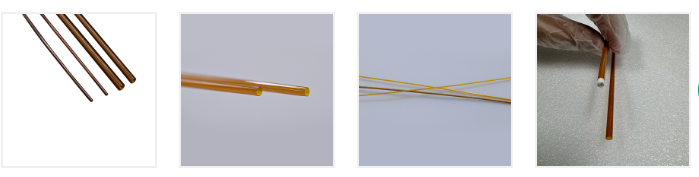

Ce este de fapt tubul medical de poliimidă
Poliimida este un polimer aromatic construit din legături repetate de imidă, o structură chimică care conferă materialului o stabilitate termică și mecanică neobișnuită pentru un plastic. Sub formă de tuburi, rășina poliimidă este de obicei procesată prin extrudare sau printr-o metodă de turnare continuă pe un dorn, ceea ce face parte din motivul pentru care tubulatura de poliimidă medicală poate atinge grosimi de perete mult mai subțiri decât ceea ce extrudarea majorității altor materiale plastice inginerești poate susține în mod fiabil. Tubul finit poartă adesea nuanța caracteristică de chihlimbar până la maro auriu asociată cu materialele din folie de poliimidă, o trăsătură vizuală care face, de asemenea, ușor de identificat în timpul asamblarii.
Deoarece tubulatura de poliimidă medicală cu pereți subțiri menține profilul exterior al dispozitivului mic, contribuind în același timp la un suport mecanic real, este adesea selectată ca linie de bază în interiorul tuburilor de cateter multistrat, unde fiecare fracțiune de milimetru de grosime a peretelui adăugată reduce spațiul disponibil pentru lumenul de lucru. Acesta este motivul central pentru care tuburile de poliimidă pentru microcatetere și alte instrumente neurovasculare cu spațiu limitat a devenit o alegere standard de material printre inginerii de dispozitive care lucrează pe platforme de acces cu diametru mic.
Tubul de poliimidă este, de asemenea, apreciat pentru suprafața sa de frecare relativ scăzută și toleranța constantă la diametrul interior, ambele contează atunci când tubul este folosit ca o căptușeală de cateter din poliimidă, în jurul căruia va fi construit un arbore exterior mai rigid sau o împletitură de întărire.
În interiorul tubului: construcție tipică a stratului
Tuburile medicale din poliimidă sunt rareori utilizate în întregime într-un dispozitiv finit. Este mai frecvent stratul de bază sau de căptușeală dintr-un cateter multistrat sau o construcție a mantalei. Diagrama cutaway de mai jos arată un aranjament comun, deși combinația exactă de straturi variază în funcție de designul dispozitivului.
- Acoperire exterioară - un strat exterior opțional lubrifiant sau cu coduri de culoare aplicat peste tubul de bază pentru manipulare și identificare.
- Armătură cu împletitură sau bobină - o împletitură metalică sau polimerică opțională poziționată între straturi pentru a adăuga rezistență la îndoire și transmisie a cuplului.
- Perete de poliimidă (tub de bază) - stratul primar de poliimidă extrudată sau turnată care poartă cea mai mare parte a performanțelor mecanice și termice ale tubului.
- Lumen (alezajul interior) - canalul deschis care trece prin tub, dimensionat pentru funcția dispozitivului țintă, cum ar fi o cale de ghidare sau canal de livrare a medicamentului.
- Lungimea completă a tubului - tubulatura finita continua produsa inainte de a fi taiata la lungimi de lucru specifice dispozitivului.
Proprietăți cheie care contează pentru proiectarea dispozitivului
Stabilitate termică
Poliimida își păstrează proprietățile mecanice într-un interval de temperatură mai larg decât majoritatea materialelor plastice pentru tuburi utilizate în dispozitivele medicale, ceea ce contează în timpul etapelor de lipire prin reflow, ciclurilor de sterilizare și oricărui proces în care tubul este expus la căldură în timp ce alte componente sunt atașate la el.
Rezistența mecanică în raport cu grosimea peretelui
O trăsătură definitorie a țevilor din poliimidă medicală este rezistența la tracțiune pe care o păstrează chiar și la grosimea peretelui extrem de subțire. Acesta este ceea ce le permite inginerilor să proiecteze un dispozitiv cu diametrul exterior mic, care încă rezistă la rupere sau delaminare în timpul navigării prin anatomie sinuoasă.
Rezistență chimică și solvenți
Poliimida rezistă bine împotriva multor solvenți și agenți de curățare obișnuiți utilizați în timpul fabricării dispozitivului, ceea ce reduce riscul de degradare a căptușelii în timpul etapelor din aval de lipire, acoperire sau reflow într-un cateter cu mai multe straturi.
Izolație dielectrică și electrică
Poliimida este un izolator electric puternic, o proprietate care decurge din utilizarea sa pe scară largă în aplicații flexibile de izolație a circuitelor și a firelor în afara medicinii și una care devine relevantă în dispozitivele care integrează elemente de detectare sau de ablație în apropierea tubului.
Caracteristicile suprafeței pentru asamblarea dispozitivului
O suprafață interioară relativ netedă, cu frecare scăzută și toleranța strânsă la diametrul interior fac ca tubulatura de poliimidă să fie practică ca o căptușeală de cateter din poliimidă prin care firele de ghidare sau alte instrumente vor aluneca în mod repetat în timpul unei proceduri.
Dimensiune tipică în funcție de aplicația dispozitivului
Tabelul de mai jos rezumă intervalele generale de diametre interioare observate în categoriile comune de dispozitive care utilizează tuburi medicale din poliimidă pentru catetere și sisteme de livrare aferente. Dimensiunea exactă este întotdeauna definită de designul specific al dispozitivului și de anatomia țintei.
| Categoria dispozitivului | Diametrul interior tipic | Rol de strat tipic |
|---|---|---|
| Microcateter neurovascular | Aproximativ 0,4 mm | Căptușeală de bază sub împletitură |
| Cateter de diagnostic | Aproximativ 0,9 mm | Căptușeală interioară |
| Căptușeală de ghidare | Aproximativ 0,3 mm | Acoperire sau capac bobină |
| Căptușeală pentru introducere | Aproximativ 1,2 mm | Căptușeală interioară under braid |
| Canal de lucru endoscopic | Aproximativ 2,8 mm | Căptușeală de canal de lucru |
| Cateter de livrare a medicamentelor | Aproximativ 0,6 mm | Livrare lumen liner |
Opțiuni și toleranțe comune pentru grosimea peretelui
Tuburile de poliimidă medicală cu perete subțire sunt produse de obicei într-o gamă de grosimi standard de perete, oferind inginerilor de dispozitive un punct de plecare înainte de a solicita orice dimensionare personalizată. Deoarece toleranțele de extrudare ale poliimidei pot fi strânse în raport cu grosimea totală a peretelui, chiar și cele mai subțiri opțiuni standard rămân practice pentru aplicațiile de căptușeală portantă, mai degrabă decât pentru acoperiri pur cosmetice.
Poliimidă versus PTFE și PEEK pentru tuburi medicale
Tubul de PTFE este utilizat pe scară largă acolo unde frecarea extrem de scăzută și inerția chimică largă sunt prioritare, dar, în general, nu poate fi extrudat pe aceiași pereți subțiri, cu toleranță strânsă, pe care îi realizează tubulatura medicală din poliimidă și tinde să fie mai predispus la curbarea sub sarcină. Tubul PEEK oferă o rezistență mecanică puternică și este adesea ales pentru secțiunile de arbore mai rigide, dar capacitatea sa de grosime a peretelui la diametre foarte mici este de obicei mai puțin favorabilă decât poliimida și este un material mai greu de prelucrat în căptușeli ultra-subțiri.
În practică, multe modele de catetere multistrat utilizează poliimidă ca căptușeală interioară pentru rezistența peretelui subțire și precizia dimensională, PTFE ca un strat interior lubrifiant unde performanța de alunecare este prioritară și PEEK sau materiale plastice similare în secțiunile proximale ale arborelui mai rigide, unde tenacitatea mecanică în vrac contează mai mult decât subțirea peretelui.
| Proprietate | Poliimidă | PTFE | PEEK |
|---|---|---|---|
| Capacitate de perete subțire | Foarte sus | Moderat | Mai jos |
| Lubricitatea suprafeței | Moderat | Foarte sus | Moderat |
| Rezistență mecanică în vrac | Se pricepe la pereții subțiri | Mai jos, prone to creep | Înalt |
Reținerea proprietății la temperatură ridicată
Lipirea prin reflow, etapele de termocontractare și procesele de sterilizare expun toate componentele cateterului la temperaturi ridicate în timpul producției sau pregătirii. Graficul ilustrativ de mai jos compară tendințele relative de reținere a proprietăților pentru poliimidă, PTFE și PEEK ca procesare sau utilizarea creșterilor de temperatură, pe baza modelelor generale de comportament ale materialelor la care se face referire în mod obișnuit în resursele de inginerie a polimerilor, mai degrabă decât pe un test de laborator specific.
Acolo unde tuburile medicale din poliimidă sunt utilizate în mod obișnuit
Tubul de poliimidă pentru microcatetere este una dintre cele mai vizibile aplicații, dar materialul apare într-un set mai larg de categorii de dispozitive odată ce sunt luate în considerare avantajele sale subțiri și stabilitatea dimensională.
- Dispozitive de acces neurovascular, inclusiv microcatetere utilizate pentru navigarea vaselor cerebrale mici și tortuoase.
- Catetere cardiovasculare, în care o căptușeală de cateter din poliimidă susține un ax exterior împletit sau spiralat.
- Acoperiri și căptușeli de ghidaj care necesită o acoperire exterioară subțire, stabilă dimensional.
- Teci introductoare și sisteme de livrare pentru inimă structurală și proceduri vasculare periferice.
- Canale de instrumente endoscopice și căptușeli ale canalelor de lucru.
- Lumenele cateterului de administrare a medicamentelor și lichidelor unde este importantă rezistența chimică la agentul administrat.
- Axe de cateter de electrofiziologie și diagnostic care combină o căptușeală de poliimidă cu componente de detectare sau ablație.
Considerații de fabricație pentru inginerii de dispozitive
Extrudare versus co-extrudare cu mai multe straturi
Tubul de poliimidă medicală cu un singur strat funcționează bine ca o căptușeală de sine stătătoare, dar multe modele necesită construcții multistrat sau multi-lumen construite într-un singur proces continuu, ceea ce reduce numărul de etape de asamblare și îmbinări în aval în dispozitivul finit.
Integrare împletitură și bobină
Când este necesară transmiterea cuplului sau rezistența la îndoire, se adaugă un strat de împletitură sau bobină peste tubul de bază din poliimidă înainte de aplicarea unei mantale exterioare, un proces care necesită un control strict al consistenței dimensionale a căptușelii de dedesubt pentru a evita acoperirea neuniformă a armăturii.
Codarea culorilor și identificarea
Deoarece mai mulți lumeni sau straturi pot fi prezenți într-un singur dispozitiv, acoperirile exterioare cu coduri de culoare sau straturile pigmentate sunt adesea folosite în timpul producției pentru a ajuta operatorii și tehnicienii de asamblare să facă distincția între tuburile de dimensiuni similare.
Dimensiuni personalizate și solicitări de toleranță
Opțiunile standard pentru grosimea peretelui și diametrul acoperă cele mai obișnuite platforme de dispozitive, dar lucrul cu un furnizor de tuburi de poliimidă de calitate medicală care poate face față solicitărilor de dimensionare personalizată este util pentru dispozitivele cu cerințe neobișnuite de lumen sau profil.
Greșeli obișnuite de evitat la specificarea tubului de poliimidă
- Specificarea grosimii unui perete fără a confirma modul în care acesta interacționează cu stratul de armare planificat cu împletitură sau bobină.
- Trecerea cu vederea diferenței de lubrifiere a suprafeței în comparație cu PTFE atunci când performanța de alunecare a firului de ghidare este o prioritate.
- Presupunând că o singură grosime a peretelui funcționează pentru întreaga lungime a dispozitivului, în loc să luăm în considerare zonele conice sau de tranziție.
- Alegerea unui furnizor fără a confirma capacitatea de toleranță a diametrului interior pentru aplicații cu lumen strâns.
- Omiterea conversațiilor timpurii cu un producător de tuburi din poliimidă medicală despre modul în care tubul se va lega de straturile adiacente în timpul asamblarii.
Despre Ningbo Linstant Polymer Materials
De la înființarea sa în 2014, Ningbo Linstant Polymer Materials Co., Ltd. s-a specializat în procesarea prin extrudare, acoperire și post-procesare a tuburilor polimerice medicale. Accentul companiei cu producătorii de dispozitive medicale se concentrează pe precizie, rezultate consistente și capacitatea de dezvoltare a proceselor diverse.
Linstant operează un mediu de atelier controlat care se întinde pe aproape 20.000 de metri pătrați, echipat cu 15 linii de extrudare importate care acoperă diferite dimensiuni de șurub cu capacitate de co-extrudare cu un singur, dublu și tri-strat, opt linii de extrudare PEEK, două linii de turnare prin injecție, aproape 100 de seturi de echipamente de țesut, arcuri și echipamente de acoperire și de acoperire.
Acoperirea produsului include tuburi extrudate cu un singur și mai multe straturi, tuburi cu un singur și multi-lumen, tuburi cu baloane cu un singur, dublu și tri-strat, teci ranforsate cu bobine și împletite, material special de inginerie PEEK și tuburi PI și o gamă de soluții de tratare a suprafețelor. În calitate de producător de tuburi de poliimidă medicală și furnizor de tuburi de poliimidă medicală, Linstant urmează o filozofie conform căreia materialele sunt fundația, iar măiestria este cheia, construind platforme conectate prin fluoroplastice, poliimide, procese de împletire și lucrări de tratare a suprafețelor.
Operând prin filiale care își gestionează propriile domenii specializate, rămânând în același timp coordonat îndeaproape, grupul lucrează pentru a aprofunda inovarea produselor și calitatea serviciilor ca furnizor de tuburi din poliimidă de calitate medicală pentru partenerii din industria tehnologiei medicale.
Întrebări frecvente
Î1. Ce este tubul medical de poliimidă?
O țeavă de plastic cu perete subțire extrudată sau turnată din rășină poliimidă, utilizată ca căptușeală, înveliș sau strat structural în interiorul cateterelor, microcateterelor și dispozitivelor similare minim invazive.
Q2. Pentru ce este folosit tubul de poliimidă?
Este utilizat în mod obișnuit ca căptușeală de cateter, componentă a arborelui microcateterului, acoperire a firului de ghidare, căptușeală de teaca introductoră și căptușeală a canalului de lucru în instrumentele endoscopice.
Q3. De ce se folosește poliimida în dispozitivele medicale?
Combină o grosime a peretelui foarte subțire realizabilă cu o rezistență semnificativă la tracțiune, stabilitate termică și rezistență chimică, o combinație care este dificil de asortat cu alte materiale plastice pentru țevi de aceeași grosime a peretelui.
Î4. Care sunt avantajele tubului de poliimidă?
Avantajele cheie includ rezistența peretelui subțire, toleranța dimensională strânsă, stabilitatea la temperaturi ridicate, rezistența chimică bună și proprietățile puternice de izolare electrică.
Î5. Ce aplicații folosesc tuburi medicale din poliimidă?
Cateterele neurovasculare și cardiovasculare, microcateterele, căptușelile de ghidare, tecile de introducere, canalele endoscopice și cateterele de eliberare a medicamentelor folosesc în mod obișnuit tuburi de poliimidă.
Î6. Tubul de poliimidă este potrivit pentru catetere?
Da, tubulatura de poliimidă pentru catetere este o alegere obișnuită ca strat de căptușeală interior, în special în cazul modelelor de cateter cu diametru mic și cu mai multe straturi.
Î7. Care este diferența dintre tuburile de poliimidă și PTFE?
Poliimidă generally holds thinner walls with higher tensile strength, while PTFE offers lower surface friction and broader chemical inertness, so many devices use both together in different layers.
Î8. Poliimidă vs PEEK, care este mai bună pentru tubulatura medicală?
Nici unul nu este universal mai bun. Poliimida se potrivește aplicațiilor de căptușeală cu pereți subțiri, în timp ce PEEK este adesea ales pentru secțiunile proximale ale arborelui mai rigide, unde duritatea mecanică în vrac contează mai mult decât subțirea peretelui.
