Pentru ce este folosit tubul termocontractabil?

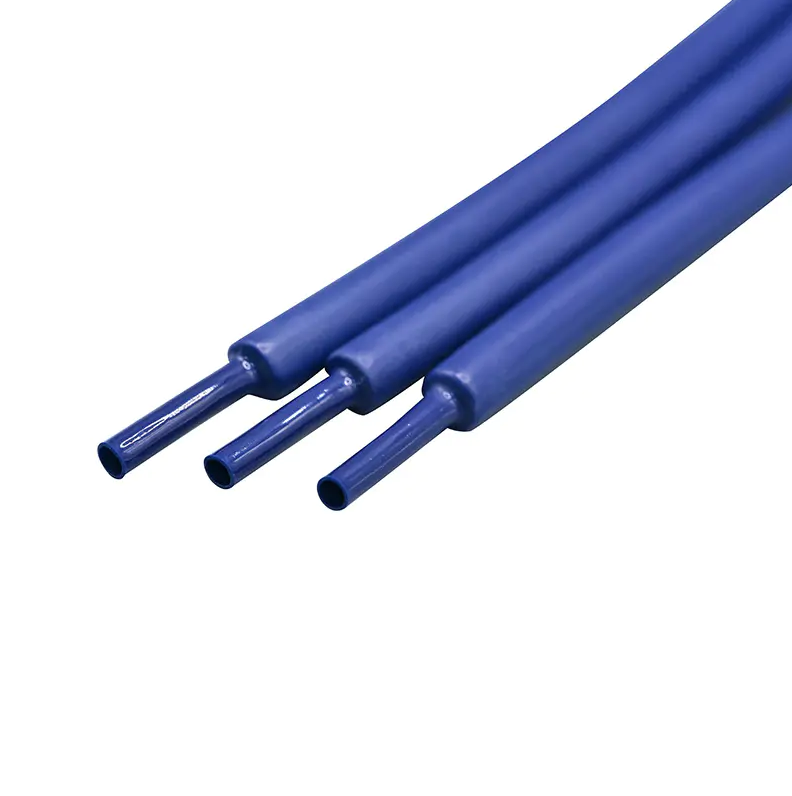

Tub termocontractabil este un tub termoplastic care se contractă atunci când este expus la căldură, formând un manșon de protecție strâns în jurul firelor, componentelor sau dispozitivelor medicale . Este folosit în principal pentru izolarea electrică, protecția mecanică, detensionarea, gruparea și etanșarea - iar în aplicațiile medicale, joacă un rol critic în construcția cateterului, încapsularea dispozitivului și controlul dimensional precis al ansamblurilor de tuburi.

Funcțiile de bază ale Tub termocontractabil

Tubul termocontractabil îndeplinește o gamă largă de roluri funcționale în diverse industrii. Înțelegerea acestor aplicații de bază ajută inginerii și designerii să aleagă materialul potrivit și grosimea peretelui pentru nevoile lor specifice.

• Izolatie electrica: Acoperă conductoarele expuse, îmbinările de lipit și bornele pentru a preveni scurtcircuitele și pentru a proteja împotriva tensiunii de până la câțiva kilovolți, în funcție de grosimea peretelui.
• Protectie mecanica: Protejează cablurile și componentele de abraziune, substanțe chimice, radiații UV și pătrunderea umezelii.
• Eliberarea tensiunii: Reduce stresul la punctele de intrare a cablurilor, prelungind durata de viață a conectorilor prin distribuirea forțelor de îndoire pe o suprafață mai mare.
• Grupare și organizare: Grupează mai multe fire sau tuburi într-un singur ansamblu ușor de gestionat.
• Identificare și codare de culori: Disponibil în numeroase culori pentru etichetarea circuitelor, permițând întreținere rapidă și fără erori.
• Etanșare: Variantele căptușite cu adeziv creează etanșări impermeabile, ecologice în jurul îmbinărilor și conectorilor.


Tuburi termocontractabile în fabricarea de dispozitive medicale

Industria medicală reprezintă unul dintre cele mai solicitante medii de aplicare pentru tubul termocontractabil. Aici, nu este doar un manșon de protecție - este un componentă proiectată cu implicații directe pentru siguranța pacientului . Tubul termocontractabil de calitate medicală este utilizat în următoarele procese critice:

Construcția cateterului și laminarea stratului

Tubul termocontractabil este aplicat în timpul asamblării cateterului pentru a lipi straturile, a controla diametrul exterior și a crea profile netede, atraumatice. Un ax de cateter cu balon tipic poate utiliza a proces de contracție cu două straturi pentru a laminat un strat de armare împletit pe o căptușeală interioară, realizând presiuni de spargere peste 20 atm, menținând în același timp flexibilitatea necesară pentru navigația vasculară.

Formarea vârfului și modelarea capătului distal

Aplicarea precisă a căldurii prin tubul termocontractabil permite o geometrie consecventă a vârfului - crucială pentru ghidarea cateterelor prin vasculatura sinuoasă. Toleranțe în formarea vârfurilor medicale sunt adesea menținute în interior ±0,01 mm , necesitând tuburi cu rapoarte de contracție previzibile și uniforme pe fiecare lot.

Încapsularea senzorilor și a componentelor electronice

Dispozitivele minim invazive adăpostesc frecvent senzori de presiune, termocupluri sau elemente de imagistică la capetele lor distale. Tubul termocontractabil oferă o carcasă biocompatibilă care protejează aceste componente de fluidele corporale, menținând în același timp izolarea electrică pe toată durata de viață a dispozitivului.

Inginerie de tranziție și gradient de rigiditate a arborelui

Aplicând tuburi de contracție de diferite dureri și grosimi de perete în diferite zone de-a lungul unui ax de cateter, producătorii proiectează un gradient de flexibilitate controlat - rigid proximal pentru împingere, flexibil distal pentru trasabilitate . Această tehnică este esențială pentru designul modern de cateter intervențional și este unul dintre avantajele definitorii ale lucrului cu specialiști cu experiență în tuburi medicale.

Materiale comune și proprietățile lor

Alegerea materialului determină temperatura de contracție, flexibilitatea, rezistența chimică și biocompatibilitatea. Tabelul de mai jos rezumă materialele cele mai utilizate pe scară largă atât în contexte medicale cât și industriale:

Parametri cheie de specificat la selectare Tub termocontractabil

Selectarea tubului greșit poate duce la defecțiuni de procesare, delaminare sau neconformitate dimensională. Următorii parametri trebuie definiți în mod clar înainte de achiziție sau dezvoltarea procesului:

• Diametrul interior furnizat (extins): Trebuie să fie mai mare decât diametrul exterior al substratului pentru a permite o încărcare ușoară fără a distorsiona substratul.
• Diametrul interior recuperat (comprimat): Trebuie să se potrivească cu dimensiunea țintă finală a ansamblului finit după contracția termică completă.
• Grosimea peretelui recuperată: Determină rezistența mecanică și cât de mult contribuie tubulatura la diametrul exterior total al dispozitivului finit.
• Raport de contracție: Raporturile comune sunt 2:1, 3:1 și 4:1; rapoarte mai mari oferă mai multă flexibilitate de acoperire a substratului pe diferite diametre.
• Temperatura de activare: Trebuie să se alinieze cu toleranța la căldură a materialelor de bază și a oricăror adezivi sau acoperiri pre-aplicate.
• Certificare de biocompatibilitate: Conformitatea ISO 10993 este obligatorie pentru orice material din aplicațiile medicale care contactează pacientul.

Aplicații industriale și aerospațiale

Dincolo de dispozitivele medicale, tubul termocontractabil este esențial pentru fabricarea cablajelor de sârmă în automatizarea auto, aerospațială și industrială. În domeniul aerospațial, MIL-DTL-23053 reglementează specificațiile tubulaturii termocontractabile, necesitând rezistență la flacără, rezistență la fluid și temperaturi de funcționare continuă de la -55°C la 150°C sau mai mult. Aplicațiile auto utilizează poliolefină căptușită cu adeziv la conectorii de sub capotă rezistenti la intemperii, unde vibrațiile și ciclurile termice impun simultan stres mecanic și chimic. În robotica industrială, termocontractia flexibilă protejează cablurile la articulațiile de articulație care pot suferi zeci de milioane de cicluri de flexibilitate pe durata de viață a unei mașini.

Cum LINSTANT aplică tehnologia termocontractabilă în tuburile polimerice medicale

LINSTANT s-a dedicat tuburilor polimerice medicale încă de la înființarea sa în 2014, fiind specializată în tehnologiile de prelucrare prin extrudare, acoperire și post-procesare pentru producătorii de dispozitive medicale din întreaga lume. Activitatea de bază a companiei se intersectează direct cu aplicațiile de tuburi termocontractabile: construcția arborelui cateterului, laminarea tubului cu balon și ingineria gradientului de rigiditate depind toate de tipul de control precis al procesului de contracție pe care LINSTANT l-a dezvoltat de-a lungul a peste un deceniu de experiență concentrată în producție.

Portofoliul de produse LINSTANT se adresează întregului spectru de nevoi de construcție a cateterelor și a tuburilor medicale:

• Tuburi extrudate cu un singur strat și multistrat pentru construcția arborelui cateterului
• Configurații cu un singur lumen și multi-lumen pentru modele complexe de catetere multifuncționale
• Tuburi de balon cu un singur strat, cu două straturi și cu trei straturi — o aplicație de bază în care laminarea termocontractabilă determină direct rezistența la spargerea balonului, profilul de conformitate și consistența dimensională
• Teci întărite spiralate și împletite, concepute pentru împingere și transmitere a cuplului în dispozitivele de acces vascular
• Tuburi PEEK și poliimidă (PI) pentru aplicații de inginerie solicitante care necesită rezistență chimică și termică extremă
• Soluții de tratare a suprafețelor, inclusiv acoperiri hidrofile, care sunt adesea aplicate după procesul de contracție pentru a îmbunătăți lubrifierea dispozitivelor vasculare și urologice

Angajamentul LINSTANT față de producătorii de dispozitive medicale se bazează pe capabilități precise de dezvoltare a proceselor și producție stabilă și repetabilă — două calități care nu sunt negociabile atunci când tubul termocontractabil funcționează ca o componentă structurală în dispozitivele critice pentru viață, unde variația dimensională chiar și de câțiva microni poate afecta rezultatele clinice.

Cele mai bune practici pentru aplicare Tub termocontractabil în fabricație medicală

Obținerea unor rezultate consistente – în special în producția de dispozitive medicale – necesită controale disciplinate ale procesului în fiecare etapă a aplicării termocontractiei:

1. Utilizați surse de căldură calibrate: Pistoalele termice, cuptoarele și sistemele de reflux pe bază de dorn trebuie să fie calibrate la ±5°C sau mai bine pentru a asigura o contracție uniformă, fără supraprocesarea materialelor subiacente.
2. Controlați cu precizie dimensiunile dornului: Diametrul exterior al dornului determină ID-ul recuperat al ansamblului finit; variația dimensională a dornului este o sursă primară de neconformitate în laminarea cateterului.
3. Materiale higroscopice pre-uscate: Materiale precum Pebax® absorb umiditatea ambientală, ceea ce poate cauza goluri sau defecte de suprafață în timpul procesării prin contracție; pre-uscarea la 60–80°C timp de 4–8 ore este o practică standard înainte de procesare.
4. Validați profilele de contracție cu inspecția primului articol: Măsurați OD recuperat, grosimea peretelui și calitatea suprafeței la primele unități de producție înainte de a vă angaja într-o serie completă de producție.
5. Documentați și controlați ratele de răcire: Răcirea rapidă poate bloca stresul rezidual; Răcirea controlată, treptată susține stabilitatea dimensională, în special în laminarea cateterului cu mai multe straturi, unde diferite materiale au coeficienți diferiți de dilatare termică.

Întrebări frecvente despre tubul termocontractabil

Ce raport de contracție este cel mai bun pentru laminarea cateterului medical?

Pentru majoritatea proceselor de laminare a cateterului, a Tub termocontractabil 2:1 PET cu un perete subțire recuperat (0,0005″–0,002″) este alegerea standard. Un raport de 4:1 este utilizat atunci când diametrul extins trebuie să găzduiască o gamă largă de dimensiuni de substrat, cum ar fi în instalațiile care produc mai multe dimensiuni de cateter pe un dispozitiv comun.

Tubul termocontractabil poate lega straturile împreună fără adeziv?

În multe procese de laminare a cateterului, forța de compresie a tubului de contracție - combinată cu căldura care înmoaie straturile de polimer subiacente - este suficientă pentru a crea o legătură laminată fără adeziv separat. Cu toate acestea, pentru aplicațiile care necesită o etanșare ermetică sau în care materialele stratului sunt incompatibile chimic, se utilizează termocontractie căptușită cu adeziv sau coextrudarea stratului de legătură.

Toate tuburile termocontractibile sunt biocompatibile pentru uz medical?

Nu. ISO 10993 testarea - care acoperă citotoxicitatea, sensibilizarea și hemocompatibilitatea - este necesară pentru orice material cu contactul cu pacientul. FEP, PTFE și clasele specifice de Pebax® și poliolefină au stabilit profiluri de biocompatibilitate, dar documentația specifică lotului este necesară pentru trimiterile de reglementare către organismele de marcare FDA sau CE.

Cât de subțiri pot fi pereții tuburilor termocontractabile în aplicații medicale de precizie?

Tub termocontractabil PET ultra-subțire cu grosimi recuperate de perete de 0,0005 inchi (12,7 µm) este realizabil pentru lucrul cu cateter de precizie, unde minimizarea OD adăugată este critică – în special în cateterele neurovasculare cu diametre de lucru sub 3 French, unde fiecare micron de grosime a peretelui adăugat afectează direct trasabilitatea dispozitivului prin anatomia cerebrovasculară.
