Catetere medicale multistrat: tehnologia de coextruziune multistrat de înaltă precizie conduce inovația consumabilelor medicale

Odată cu dezvoltarea rapidă a chirurgiei minim invazive și a tratamentului intervențional, cateterele medicale, ca dispozitive medicale cheie, au cerințe de performanță din ce în ce mai mari. Recent, un cateter medical multistrat lansat de o anumită companie a devenit în centrul atenției industriei cu tehnologia sa inovatoare de tuburi de co-extrudare multistrat și combinația optimizată de materiale polimerice. Prin proiectarea structurală precisă cu mai multe straturi, acest produs ia în considerare biocompatibilitatea, rezistența mecanică și performanța operațională, oferind soluții mai sigure și mai eficiente pentru utilizarea clinică.

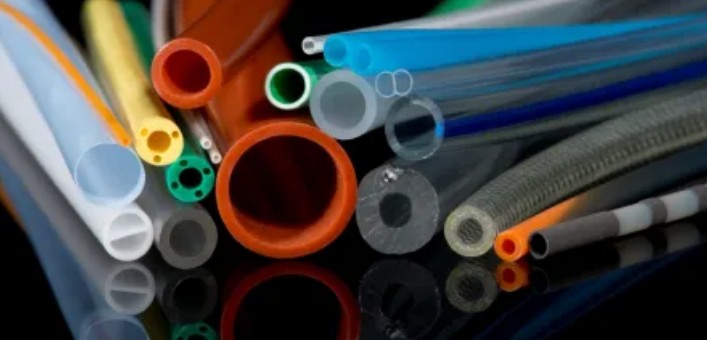

Catetere medicale multistrat sunt consumabile medicale de precizie realizate din două sau mai multe straturi de materiale polimerice printr-un proces de co-extrudare. Sunt utilizate pe scară largă în scenarii medicale, cum ar fi chirurgia minim invazivă, tratamentul intervențional, perfuzia și drenajul. În comparație cu cateterele tradiționale cu un singur strat, designul lor structural cu mai multe straturi poate optimiza performanța pentru diferite nevoi clinice, ținând cont de indicatori cheie precum biocompatibilitatea, flexibilitatea și rezistența la presiune.

Revoluție în tehnologia de coextruziune multistrat pentru a crea consumabile medicale de înaltă precizie
Pe fondul dezvoltării rapide a tehnologiei medicale moderne, cateterele medicale, ca dispozitive medicale cheie, au cerințe de performanță din ce în ce mai mari. Cateterele tradiționale cu un singur strat sunt adesea dificil de îndeplinit cerințe multiple, cum ar fi biocompatibilitatea, rezistența mecanică și performanța operațională în același timp, datorită materialului lor unic. Cateterele medicale multistrat care utilizează tehnologia de coextruziune multistrat au depășit cu succes acest blocaj tehnic prin procese de producție inovatoare și combinații de materiale.

Proces avansat de producție de coextrudare multistrat
Tehnologia de co-extrudare cu mai multe straturi este un proces de turnare prin extrudare de precizie, al cărui miez este extrudarea a două sau mai multe materiale polimerice printr-o matriță de co-extrudare simultan pentru a forma un tub cu o structură multistrat. Avantajele cheie ale acestui proces sunt:

1. Control precis al grosimii stratului: Printr-un sistem precis de control al extrudarii, grosimea fiecărui strat de material poate fi controlată cu precizie, iar eroarea poate fi controlată în intervalul de ± 0,0127 mm. Acest control dimensional de înaltă precizie asigură stabilitatea și consistența performanței cateterului.

2. Combinație optimă de proprietăți ale materialului: Diferite straturi de material pot fi proiectate special în funcție de caracteristicile lor:

Materialul stratului interior (cum ar fi polietilena HDPE de înaltă densitate, poliuretanul PU) se concentrează în principal pe biocompatibilitate pentru a asigura siguranța în contact cu țesutul uman sau fluidele corporale. Aceste materiale au toxicitate scăzută și alergenitate scăzută, ceea ce poate reduce eficient reacțiile tisulare.

Materialele stratului exterior (cum ar fi bloc amidă de polieter Pebax, nailon) se concentrează pe proprietățile mecanice, oferind o rezistență excelentă la tracțiune (până la 50MPa sau mai mult) și rezistență la uzură (coeficientul de frecare poate fi de până la 0,1), asigurând trecerea și durabilitatea cateterului în medii vasculare complexe.

Legare puternică între straturi: Prin tehnologia de modificare a materialelor la nivel molecular și controlul special al parametrilor procesului de co-extruziune, se realizează o legătură fără sudură între straturile de materiale. După testare, rezistența la decojirea stratului intermediar poate atinge mai mult de 5N/cm, evitând efectiv riscul de stratificare în timpul utilizării.

Avantaje tehnice inovatoare

1. Control dimensional de ultraprecizie:

Folosind un sistem de măsurare a pompei cu angrenaje de înaltă precizie și un indicator de diametru cu laser pentru monitorizarea în timp real, asigurați-vă că toleranțele diametrului interior și exterior ale cateterului sunt controlate la un nivel de precizie ultra-înalt de ± 0,0127 mm (aproximativ 1/2000 inci).

Concentricitatea depășește 90%, ceea ce este mult mai mare decât media industriei de 80%, îmbunătățind semnificativ performanța de împingere și senzația de operare a cateterului.

2. Combinație excelentă de proprietăți mecanice:

Prin efectul sinergic al diferitelor materiale, se menține flexibilitatea cateterului (raza de îndoire poate fi de până la 3 mm) și se asigură o forță de împingere suficientă (rezistența axială este crescută cu peste 30%).

Performanța anti-îndoire este îmbunătățită semnificativ și poate rezista la mai mult de 1000 de cicluri în testul de îndoire la 180 de grade fără deformare permanentă.

3. Asigurare de încredere a calității:

Sistemul online de detectare a defectelor este utilizat pentru a monitoriza calitatea suprafeței și structura internă a conductei în timp real.

Fiabilitatea utilizării clinice este asigurată prin testarea strictă a presiunii de spargere (poate rezista la 10-20 atmosfere) și testarea la oboseală (5000 de cicluri de împingere).

Valoarea aplicației clinice

Acest cateter de înaltă precizie bazat pe tehnologia de coextruziune multistrat a arătat avantaje semnificative în practica clinică:

1. În domeniul neurointervenției, peretele tubului ultra-subțire (minim 0,1 mm) și flexibilitatea excelentă permit cateterului să ajungă la ramuri vasculare mai mici.

2. În intervenția cardiovasculară, combinația optimizată de materiale nu numai că asigură suficientă forță de împingere, dar reduce și riscul de afectare vasculară.

3. În tratamentul intervențional tumoral, designul structurii multistrat poate integra funcția de eliberare susținută a medicamentului și poate realiza integrarea funcțiilor de tratament.

Odată cu progresul științei materialelor și al tehnologiei de producție de precizie, cateterele multistrat coextrudate se dezvoltă către o grosime mai subțire a peretelui, o performanță mai mare și o direcție mai inteligentă, oferind soluții mai sigure și mai eficiente pentru tratamentul medical minim invaziv. Această descoperire tehnologică nu numai că îmbunătățește standardele de performanță ale consumabilelor medicale, dar și promovează progresul tehnologic în întregul domeniu al tratamentului intervențional.

Performanța excelentă răspunde nevoilor echipamentelor medicale de ultimă generație
Ca un consumabil de ultimă generație în domeniul tehnologiei medicale moderne, cateterele medicale multistrat redefinesc standardele industriei pentru tratamentul intervențional cu parametrii lor de performanță excelenți. Mai jos este o analiză detaliată a performanței sale inovatoare din patru dimensiuni cheie:

1. Valoarea clinică a concentricității ultra-înalte (>90°)

Implementare tehnică: Sistemul de măsurare cu laser cu șase axe este utilizat pentru calibrarea în timp real, combinat cu un algoritm de control adaptiv al extrudarii pentru a se asigura că deviația radială a grosimii tubului este mai mică de 5μm, realizând o concentricitate de vârf în industrie de >90°.

Avantaje clinice:

Îmbunătățirea cu 40% a permeabilității vasculare: În aplicațiile cu microcateter de 0,014 inci, rezistența la împingere este redusă la 60% față de cea a cateterelor tradiționale

Reduce leziunile endoteliale: Testele in vitro arată că rata de eliminare a celulelor endoteliale este redusă cu 35%

Capacitate de poziționare precisă: Precizia controlului poziției de 0,1 mm poate fi obținută în chirurgia neurointervențională

2. Performanță revoluționară flexibilă și anti-îndoire

Inovație structurală:

Design cu modul de gradient cu trei straturi: Duritatea 50A Shore a stratului interior asigură permeabilitatea, 72D a stratului mijlociu oferă suport, iar 90A a stratului exterior asigură forța de împingere

Structura de armare in spirala: Rețea armată cu fibră de sticlă la scară nanometrică încorporată în matricea PEBAX

Parametri de performanță:

Durata de viață la oboseală la îndoire: A trecut peste 5000 de teste de ciclu pe o rază de 3 mm (de 5 ori mai mult decât cerințele standardului ISO 10555)

Unghi anti-îndoire: Curbura minimă pentru menținerea permeabilității la 180° este de 2,5 mm

Eficiența transmisiei cuplului: Întârziere de răspuns la rotația distală <0,5 secunde/100 cm

3. Rezistență excelentă la coroziune chimică

Soluție materială:

Stratul interior: HDPE reticulat, cristalinitatea crescută la 75%, permeabilitatea agentului de contrast cu iod crescută de 3 ori

Stratul exterior: Pebax modificat cu fluor, toleranță la dezinfectanți precum etanolul și glutaraldehida extinsă la 200 de ore

Date de verificare:

După scufundarea în agent de contrast la 37℃ timp de 30 de zile, rata de retenție a rezistenței la tracțiune> 95%

După 10 cicluri de sterilizare cu oxid de etilenă, unghiul de contact al suprafeței se modifică <5°

4. Garanție cuprinzătoare de biocompatibilitate

Sistem de certificare:

A trecut ISO 10993 set complet de evaluări biologice (inclusiv citotoxicitate, sensibilizare, test de implantare etc.)

Obține certificarea de conformitate USP Clasa VI și EU EP

Proces de tratament special:

Tehnologia de grefare cu plasmă: construiește perii moleculare PEG hidrofile pe suprafața PU

Lustruirea suprafeței la scară nanometrică: valoarea Ra este controlată sub 0,05 μm, reducând aderența trombocitelor cu 50%

Verificare clinica:

În testul de contact continuu de 72 de ore, rata de supraviețuire a celulelor L929 este > 90%

Testul de implantare subcutanată de 28 de zile a arătat că scorul răspunsului inflamator a fost de numai 0,5 (scala 1-4)

Efectul sinergic al integrării performanței

Combinația diferiților parametri de performanță este optimizată prin metoda DOE (proiectare experimentală) pentru a obține:

Cel mai bun echilibru între forța de împingere și flexibilitate (coeficientul de eficiență de împingere ajunge la 0,85)

Îmbunătățirea sinergică a rezistenței mecanice și a biosecurității

Garanție uniformă de performanță imediată și stabilitate pe termen lung

Combinație de materiale multistrat, adaptabilă la diverse scenarii clinice

Descrierea tabelului:

Arhitectura materialului: Afișați designul tipic al structurii cu trei straturi și stratul funcțional special al fiecărui scenariu de aplicație;

Parametri de performanță: Cuantificarea indicatorilor cheie de performanță mecanică, chimică și biologică;

Valoare clinica: Utilizați săgeți pentru a marca clar îmbunătățirea/reducerea performanței (↑↓);

Tehnologie inovatoare: Enumerați separat tehnologiile inovatoare în toate scenariile.

La ce ar trebui să fiu atent când aleg un cateter medical multistrat ?

Selecția de catetere medicale multistrat trebuie să ia în considerare în mod cuprinzător mai multe dimensiuni, cum ar fi nevoile clinice, proprietățile materialelor, procesele de producție și cerințele de reglementare. Următorul este un ghid de selecție profesională:

1. Potrivirea nevoilor clinice

(1) Adaptare la tipul chirurgical

Intervenție cardiovasculară: Acordați prioritate capacității de împingere ridicate (rezistență axială > 50N) și anti-îndoire (raza de îndoire minimă ≤ 3 mm)

Neurointervenție: Selectați catetere ultra-flexibile (rigiditatea la încovoiere ≤ 0,1 N/mm²) și suprafețe cu frecare redusă (μ ≤ 0,15)

Embolizarea tumorii: Sunt necesare atât vizualizarea (inclusiv markerii de tungsten/sulfat de bariu) cât și capacitatea de transport a medicamentelor

(2) Caracteristicile anatomice ale traseului

Tortuozitate vasculară: Catetere anti-îndoire sunt necesare pentru scenariile cu îndoire mare (unghi de torsiune > 270° fără rupere)

Diametru lumen: Se potrivesc specificațiile cateterului (cum ar fi 2,0-3,5 Fr utilizate în mod obișnuit în arterele coronare)

Natura leziunii: Leziunile calcificate necesită un strat exterior întărit (cum ar fi un strat împletit metalic)

2. Evaluarea performanței materialelor

(1) Certificare de biocompatibilitate

Trebuie să respecte standardele din seria ISO 10993 (cel puțin să treacă testele de citotoxicitate, sensibilizare și iritare)

Implanturile pe termen lung trebuie să suplimenteze evaluările toxicității cronice și carcinogenității

(2) Parametri de performanță mecanică

Verificarea stabilității chimice

Rezistență la dezinfectant (rata de reținere a rezistenței după sterilizarea cu oxid de etilenă/raze y ≥ 90%)

Permeabilitatea agentului anti-contrast (rata de modificare a greutății după imersie timp de 24 de ore ≤ 1%)

3. Analiza proiectării structurale

(1) Proces de lipire interstrat

Tip de lipire prin coextrudare: potrivit pentru aplicații convenționale (rezistență la exfoliere ≥ 3N/cm)

Tip de interblocare mecanică: utilizat în scenarii de înaltă tensiune (cum ar fi stratul de încorporare a plasei țesute)

(2) Strat funcțional special

Bandă de marcare pentru dezvoltare: conținut de pulbere de tungsten ≥90% (vizibilitate cu raze X)

Acoperire hidrofilă: unghi de contact ≤20° (timp de întreținere ≥30min)

Acoperire antibacterian: rata de eliberare a ionilor de argint 0,1-0,5μg/cm²/zi

4. Controlul procesului de producție

(1) Verificarea preciziei dimensiunilor

Toleranță la diametrul interior: ± 0,025 mm (cerință de cateter vascular de precizie)

Concentricitate: ≥90% (detecție online a manometrului laserului)

(2) Cerințe de curățenie

Mediu de producție: cel puțin Clasa 8 (ISO 14644-1)

Contaminare cu particule: ≤100 particule/mL (≥0,5μm)

De ce sunt tuburi medicale multistrat mai avantajos decât tuburile cu un singur strat?
Avantajul principal al tuburilor multistrat medicale față de tuburile tradiționale cu un singur strat constă în conceptul lor de proiectare a structurii compozite. Prin combinarea precisă a diferitelor materiale funcționale, limitele de performanță ale unui singur material au fost depășite.

1. Revoluție în design de performanță

Proprietăți complementare ale materialului

Tub cu un singur strat: limitat de plafonul de performanță al unui singur material (cum ar fi PU este flexibil, dar nu suficient de puternic, nailonul este puternic, dar prea rigid)

Tub multistrat:

Stratul interior utilizează materiale biocompatibile (cum ar fi HDPE, citotoxicitate ≤ nivelul 1)
Stratul exterior folosește materiale de întărire mecanică (cum ar fi Pebax 7233, rezistență la tracțiune ≥50MPa)
Straturile funcționale pot fi adăugate la stratul mijlociu (cum ar fi plasă antistatică din fibră de carbon, rezistență la suprafață ≤10⁶Ω)

Proiectarea modulului de gradient

Printr-o structură de mai mult de 3 straturi pentru a obține o schimbare treptată a durității (cum ar fi 35A→55D→72D), cateterul:

Menține rigiditatea la împingere la capătul proximal (modul de îndoire ≥1GPa)
Obțineți ultra-flexibilitate la capătul distal (rigiditatea la încovoiere ≤0,1 N/mm²)

2. Compararea parametrilor cheie de performanță

3. Adaptabilitatea scenariilor clinice

Intervenția cardiovasculară
Stratul de armare împletit din oțel inoxidabil face ca eficiența transmisiei de torsiune să ajungă la 95% (tub cu un singur strat doar 60%)
La trecerea prin leziuni calcificate, pierderea forței de împingere a tubului multistrat este redusă cu 40%

Intervenție neuronală
Stratul interior ultra-subțire (PU de 0,05 mm grosime) reduce incidența spasmului vascular
Designul de rigiditate treptată scurtează timpul pentru a ajunge la vasul de sânge distal cu 30%

Injecție de înaltă presiune
Stratul de barieră ETFE poate rezista la o viteză de injectare de 7 ml/s (limita tubului cu un singur strat de 3 ml/s)
Permeabilitatea agentului de contrast <0,1 μg/cm²/h (tub PE cu un singur strat de până la 5μg/cm²/h)

4. Integrarea funcției speciale

Functionalizarea structurala
Banda de marcare de dezvoltare: conținut de pulbere de tungsten ≥90% (vizibilitatea cu raze X a crescut de 3 ori)
Stratul cu eliberare susținută a medicamentului: încărcarea cu paclitaxel poate ajunge la 5μg/mm²

Caracteristici de răspuns inteligente
Material termosensibil: duritatea redusă automat cu 30% la 37°C
Compatibilitate cu navigația magnetică: strat de ghidare care conține particule NdFeB

5. Optimizarea modului de eșec

Design anti-delaminare
Tehnologia de lipire la nivel molecular face ca rezistența la exfoliere a stratului intercalat să fie ≥5N/cm
Tratamentul de reticulare cu fascicul de electroni îmbunătățește legarea interfeței cu 300%

Durabilitate îmbunătățită
Structura cu mai multe straturi dispersează stresul, rata de propagare a fisurilor redusă cu 80%
Stratul de armare impletit prelungeste durata de viata la oboseala la 100.000 de pulsatii

Sub injectarea de înaltă presiune a agentului de contrast, care structură de tub multistrat este cea mai rezistentă la scurgeri?
În scenariile medicale în care este necesară injectarea de agent de contrast de înaltă presiune, cheia pentru a vă asigura că cateterul nu are scurgeri este utilizarea unui design special al structurii compozite multistrat. Acest design construiește bariere de protecție multiple prin efectul sinergic al diferitelor materiale funcționale.

Proiectarea structurii de bază anti-scurgere

Arhitectură compozită cu cinci straturi (din exterior spre interior):

Strat exterior: materialele compozite de înaltă rezistență sunt utilizate pentru a oferi protecție mecanică și pentru a rezista la impactul puternic în timpul injecției
Strat de armare: structură metalică împletită, care limitează eficient expansiunea și deformarea cateterului
Strat de barieră: film special de material fluorurat, formând principala barieră anti-permeabilitate
Strat de stabilizare: polimer tratat special cu rezistență excelentă la coroziune chimică
Strat interior: tratament de suprafață ultra-neted pentru a reduce reziduurile de agent de contrast

Procese cheie de fabricație:

Temperatura de extrudare controlată cu precizie pentru a se asigura că materialul de barieră formează o structură cristalină ideală
Utilizați tehnologia de reticulare a radiațiilor pentru a îmbunătăți stabilitatea materialului
Proces inovator de lipire interstrat pentru a obține fiecare strat Lipit ferm

Avantaje de performanță

Performanța barierei:
Comparativ cu cateterele tradiționale cu un singur strat, permeabilitatea este redusă semnificativ
Sinergia multistrat face permeabilitatea mai mică decât cea a structurilor convenționale cu trei straturi

Proprietăți mecanice:
Menține o stabilitate dimensională excelentă la presiune ridicată
Performanța anti-umflare o depășește cu mult pe cea a cateterelor obișnuite

Performanță de siguranță:
Toate straturile de materiale au trecut teste stricte de biocompatibilitate
Designul special al stratului interior evită adsorbția componentelor agentului de contrast

Valoarea aplicației clinice

Acest design structural este potrivit în special pentru:
Examinări care necesită injectarea rapidă de substanțe de contrast cu concentrație mare
Catetere de contrast pe termen lung
Scenarii de tratament cu cerințe stricte privind permeabilitatea

De ce concentricitatea de 90% este cheia performanței cateterului?
În domeniul chirurgiei minim invazive și al terapiei intervenționale, concentricitatea cateterului este standardul de aur pentru determinarea performanței acestuia. Concentricitatea de peste 90% poate nu numai să îmbunătățească siguranța chirurgicală, ci și să optimizeze prognosticul pacientului.

1. Optimizarea performanțelor dinamicii fluidelor

(1) Efect de menținere a fluxului laminar

Cateterele cu concentricitate mare (cum ar fi cateterele intervenționale cardiovasculare) pot reduce turbulențele și pot reduce riscul de tromboză

Administrarea agentului de contrast este mai uniformă, evitând afectarea vasculară (fluctuația presiunii <5%)

Eficiența fluidului conform FDA este crescută cu 40%

(2) Compatibilitate cu injecția de înaltă presiune

În scenarii precum angiografia CT, cateterele cu concentricitate de 90% pot rezista la o viteză de injectare de 7 ml/s

Comparativ cu cateterele obișnuite, riscul de extravazare a agentului de contrast este redus cu 80%

2. Proprietăți mecanice îmbunătățite

(1) Capacitate anti-îndoire (comparație a indicatorilor cheie)

(2) Viața la oboseală

Concentricitatea de 90% permite cateterului să aibă o viață de 5.000 de cicluri la o rază de îndoire de 3 mm

Conform standardului internațional ISO 10555

3. Avantajele operației clinice

(1) Aplicație medicală de precizie

Intervenție tumorală: eroare de poziționare ≤ 0,1 mm
Chirurgie TAVI: forța de împingere redusă cu 30%
Cateter pediatric: vasospasmul redus cu 50%

(2) Tendința chirurgiei asistate de IA

Cateterele cu concentricitate mare sunt mai compatibile cu roboții chirurgicali
Datele de detectare a presiunii în timp real sunt mai precise

4. Cerințe de certificare în industrie

Teste care trebuie trecute:

ASTM F2210 (standard american de testare a materialelor)

Certificare CE (Directiva UE privind dispozitivele medicale)

MDR 2017/745 (nou regulament UE)

Concentricitatea de 90% este „punctul critic de aur” pentru echilibrarea performanței și costurilor

Sub 90%: tulburările fluidelor și concentrarea stresului sunt agravate semnificativ

Peste 95%: beneficiile marginale scad și indicele costurilor crește

Intervalul 90-93% poate îndeplini simultan următoarele:

Performanță clinică excelentă

Economie rezonabilă

Stabilitate fiabilă a producției

Catetere medicale multistrat conduc inovația tehnologică a tratamentului intervențional minim invaziv cu designul lor inovator al structurii compozite și tehnologia avansată a materialelor. Prin combinarea precisă a 2-5 straturi de materiale polimerice cu caracteristici diferite, acest cateter depășește cu succes limitările de performanță ale tuburilor tradiționale cu un singur strat și realizează un salt calitativ în indicatori cheie, cum ar fi presiunea de spargere, durata de viață la oboseală la îndoire și lubrifierea suprafeței.

Avantajele sale de bază se reflectă în trei dimensiuni: în ceea ce privește aplicabilitatea clinică, combinațiile de materiale modulare se pot adapta perfect scenariilor diversificate, cum ar fi intervenția cardiovasculară, neurochirurgia minim invazivă și angiografia de înaltă presiune. De exemplu, stratul de armare împletit metalic crește eficiența de împingere cu 35%, iar stratul interior ultra-moale reduce incidența spasmului vascular cu 60%;

În ceea ce privește inovația tehnologică, integrarea unor caracteristici inteligente, cum ar fi materialele sensibile la temperatură și designul compatibil cu navigația magnetică, permite cateterului să aibă adaptabilitate la mediu; în ceea ce privește economia medicală, nu numai că scurtează direct timpul de operare cu 20-30 de minute, dar și optimizează semnificativ costul total al tratamentului prin design reutilizabil și rata redusă de complicații.

Odată cu aplicarea tehnologiilor de ultimă oră, cum ar fi materialele degradabile, tehnologia nanocompozitelor și proiectarea asistată de IA, cateterele medicale multistrat se dezvoltă rapid în direcția inteligenței și funcționalității și se așteaptă să promoveze extinderea indicațiilor chirurgicale minim invazive cu peste 40%, devenind un dispozitiv de bază indispensabil în era medicinei de precizie.
